desen rulment cu inel de lovire

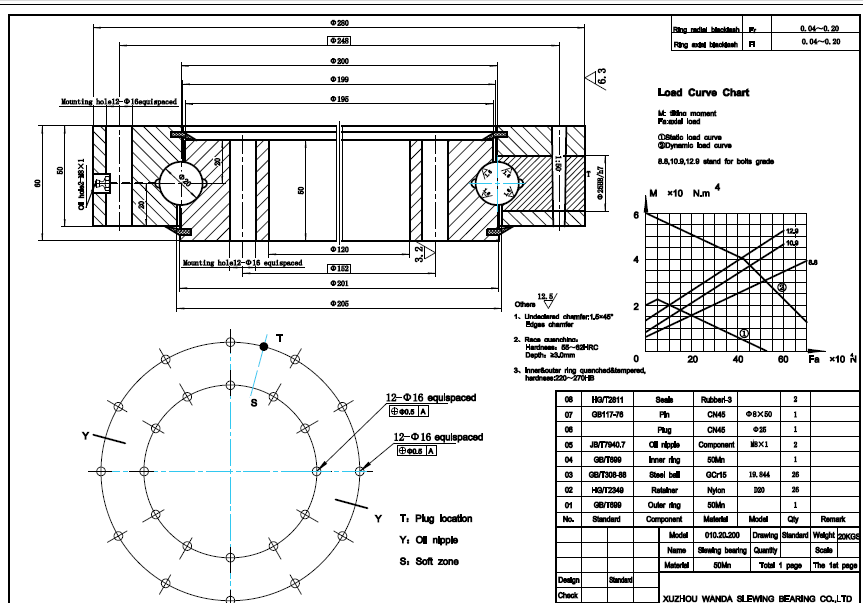

Desenul este un set de desene de asamblare a rulmentului. Desenele includ desene de asamblare a produsului, vizualizări ale profilului parțial, cerințe tehnice ale produsului, tabele de parametri ale angrenajului, bile de piese de produs, liste de piese și multe altele. Desenele sunt doar pentru referință.

desen rulment cu inel de lovire

1. Mărimea sferică a rulmentului de lovire

2. Dimensiunea găurii de montare a inelului interior și exterior: dimensiunea cheii, dimensiunea găurii, tipul, gaura orb, prin orificiu, contrabore, gaură de sârmă, dimensiunea firului, nivelul de precizie a găurii H7-H9, diametrul central al găurii și toleranța

3. Dimensiunea pasului

4. Gaură de poziționare, gaură de ulei, gaură de ridicare, gaură de știft, gaură cu bile, gaură de scurgere a uleiului

5. Sigilarea canelurii, forma de etanșare, materialul de etanșare

6. Stiluri și materiale de cuști și distanțiere

7. Rulment de lovire Salt la capăt, scurgere, clearance axial, clearance radial, rugozitate

6. Diferență paralelă, diferență în interior și exterior

7. gradul de precizie a angrenajului, calculul parametrilor conexi

8. Cerințe speciale pentru personalizare: Afișare prin desene, observații, cum ar fi cerințe speciale pentru găuri de montare, contrabore, cum ar fi poziția găurii de ungere și schimbarea metodei de ungere, cum ar fi toppingul parametrilor angrenajului, cum ar fi schimbări individuale ale dimensiunilor și suficient.

În rezumat, confirmarea desenului desenului nu este un ocol, există un plan pentru ca fabrica să facă o poză și există și personalul tehnic al cumpărătorului să personalizeze în funcție de nevoile propriilor echipamente. În acest proces, dacă un anumit parametru este greșit, rulmentul nu poate fi asamblat, eliminat, redactarea și costul de returnare a rulmentului greoi, nuanțate, interblocare, pot fi produse liber pentru revizuirea desenelor.

De obicei, neglijența este: gaura de instalare nu este strânsă, rezultând că rulmentul nu poate fi instalat; Gaura de ungere nu este găurită, gaura de ridicare nu este, maparea angrenajului nu este exactă, poziția de ungere și echipamentul de instalare din interior și exterior nu pot fi utilizate, exactitatea utilizării și echipamentelor nu se potrivește, ceea ce face ca rulmentul să fie Die, precum și apariția frecventă a zgomotului anormal în rulment.
