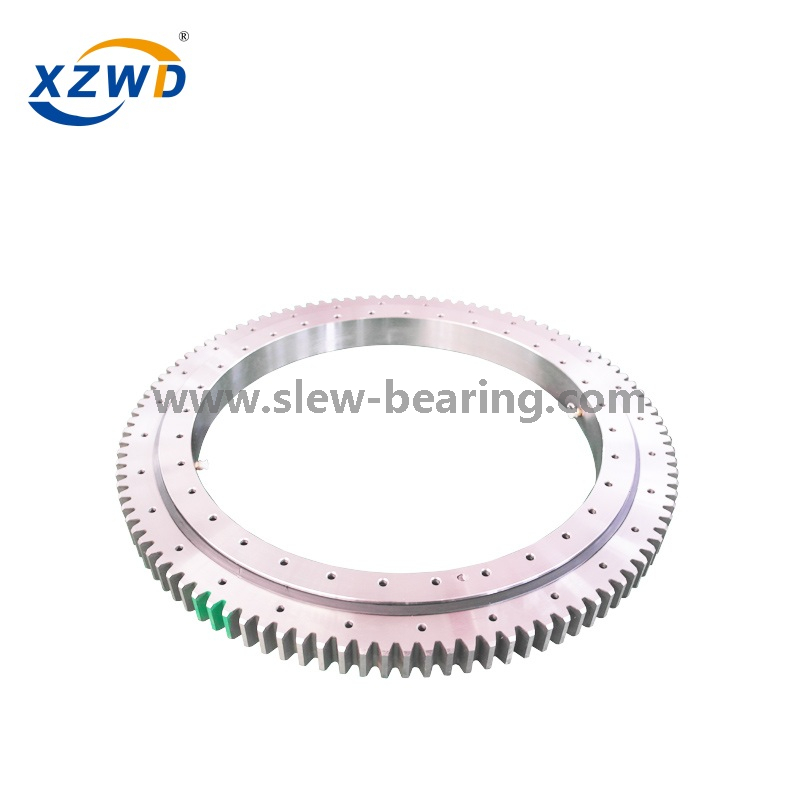

Xuzhou Wanda Slewing Light Light Type (WD-06) Rulmar extern de angrenaj

A rulment de lovire  sau Culmură [ing] inel  este o rotație rulment cu element de rulare  sau rulment simplu  Acest lucru acceptă de obicei o sarcină grea, dar lentă sau care se ocupă lent, de multe ori o platformă orizontală, cum ar fi un convențional macara, A Swing Yardersau platforma orientată spre vânt a unei axe orizontale moara de vant. (La "slew " înseamnă a se întoarce fără schimbarea locului.)

În comparație cu alte rulmenți cu elemente de rulare, rulmenții de lingură sunt subțiri în secțiune și sunt adesea făcute în diametre de un metru sau mai mult; rulmenții care se înclină de pe Roata Falkirk  au 4 metri diametru și se potrivesc peste un ax de 3,5 metri. Rulmenții care se aseamănă cu rulmenții de suprafață de control al aeronavelor supradimensionate.

Rulmenții care folosesc deseori folosesc două rânduri de elemente rulante. De multe ori folosesc trei rasă  elemente, cum ar fi un inel interior și două inel exterior "jumătate " care se strâng axial.

Rulmenții de lingură sunt adesea realizate cu dinții de viteze integrale cu cursa interioară sau exterioară, folosite pentru a conduce platforma în raport cu baza.

Rulmentul de șlefuire a secțiunii subțiri,  Inelul de lingură are aceeași structură cu obișnuit  rulment de dorit, dar greutatea este ușoară și se rotește flexibil

Tytle: WD-061

Wight/kg: 31-91

Puncte forte: Locația sfarcului uleiului poate fi modificată în funcție de aplicația utilizatorului.

Aplicație:

1.  Machineery alimentar,

2. Mașini de funcționare

3. utilaje de mediu etc.

Date de viteză:

-0.8—-0.5. "Km " este o reducere a addendumului; M: modul; Z: dinți nr.

  Pentru a obține desenul (PDF), vă rugăm să faceți un model.

Model PDF.Format	Greutate kg	Dimensiune structurală (MM)							Date de viteză				Forța de viteze (KN)		Clearance (MM)
		D3	D1	H1	H2	Hu	Ho	d	m	z	Km	b	Permis	Max	Axial	Radial
WD-061.20.0414.pdf.	31	412.5	416	46	46	10.5	10.5	495	5	99	-0.5	45.5	11.75	23.5	≤0.28	≤0.24
WD-061.20.0544.pdf	43	542.5	546	46	46	10.5	10.5	630	6	105	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
WD-061.20.0644.pdf	52	642.5	646	46	46	10.5	10.5	732	6	122	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
WD-061.20.0744.pdf	59	742.5	746	46	46	10.5	10.5	828	6	138	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
WD-061.20.0844.pdf	71	842.5	846	46	46	10.5	10.5	936	8	117	-0.8	45.5	18.93	37.86	≤0.30	≤0.26
WD-061.20.0944.pdf	77	942.5	946	46	46	10.5	10.5	1032	8	129	-0.8	45.5	18.93	37.86	≤0.30	≤0.26
WD-061.20.1094.pdf	91	1093	1095	46	46	10.5	10.5	1184	8	148	-0.8	45.5	18.93	37.86	≤0.30	≤0.26

Notă:

1. N1 este numărul de găuri lubrifiante. Cupa de ulei M8 × 1JB/T7940.1 ~ JB/T7940.

2. Locația sfarcului uleiului poate fi modificată în funcție de aplicația utilizatorului.

3. "km " este o reducere a addendumului; M: modul; Z: dinți nr.

4. Pentru capacitatea curbei de încărcare, vă rugăm să descărcați catalogul nostru pentru rulment.
