| Cantitate: | |
|---|---|
RKS.060.20.0414
XZWD
8482800000

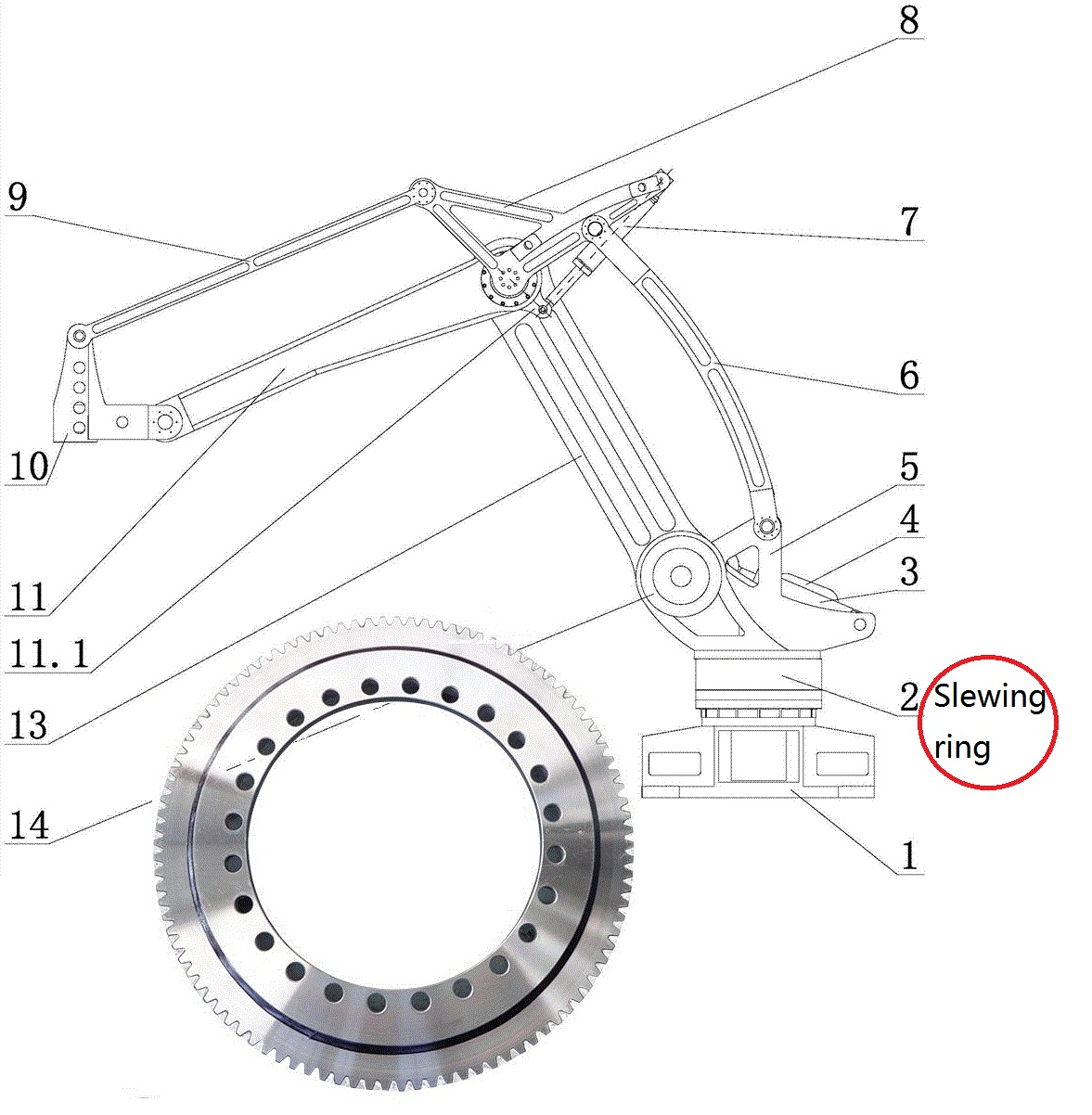

Rulmenți cu inel personalizat pentru paletizator manipulator robotizat
Robotul paletizant este utilizat în principal pentru paletizarea produsului, care poate realiza patru tipuri de mișcări: rotația taliei, boom -ul care se leagănă în sus și în jos, brațul care se leagănă înainte și înapoi și rotirea manipulatorului.
Rulmenți de tip ușor
• Oțel: oțel de înaltă calitate, 50mn, 42crmo, C45 îmbunătățit
• Lubrifiere: rulmenții de tip ușor de tip sunt pre-lubrifiați cu un săpun de litiu, aditivi EP și Aponsistență de 2
• Clasa de șuruburi: 10.9 recomandat
• Sfarci de grăsime: patru sfarcurile în mod egal cu grăsime (M8X1.00) (G)
• Întărirea traseelor de înaltă calitate
Rulmenți de tip ușor cu găuri speciale sau fără găuri pentru șuruburi de atașare: Vă rugăm să ne contactați
Pentru a obține desenul (PDF), vă rugăm să faceți un model.
| Model PDF.Format | Greutate kg | Dimensiuni (mm) | Dimensiune de montare (mm) | Dimensiune structurală (MM) | Clearance (MM) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | D1 | H1 | H2] | Hu | Ho | Axial | Radial | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.28 | ≤0.24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 | |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
Notă:
1. N1 este numărul de găuri lubrifiante. Cupa de ulei M8 × 1JB/T7940.1 ~ JB/T7940.
2. Locația sfarcului uleiului poate fi modificată în funcție de aplicația utilizatorului.
3. "km " este o reducere a addendumului; M: modul; Z: dinți nr.
4. Pentru capacitatea curbei de încărcare, vă rugăm să descărcați catalogul nostru pentru rulment.
Dacă aveți vreo întrebare sau anchetă, pls nu ezitați să ne contactați.
