românesc
 |
| Cantitate: | |
|---|---|
WD-060.20.0744
XZWD
8482800000
Inelul luminos este format din două inele (un inel interior și un inel exterior.) Are o structură compactă și o greutate ușoară. Întrucât bilele sale sunt în patru puncte contactate cu pista de pistă, inelul de înclinare poate lua sarcină axială, drum radial și moment de înclinare în același timp.

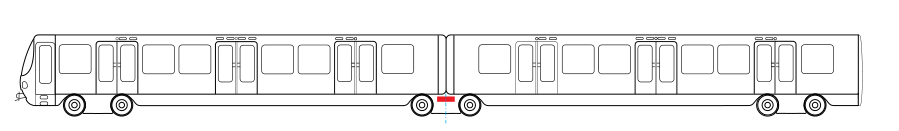

Inelul de lovire permite orientarea bogie și articularea căruței. Spectrul de stres aplicat acestor inele de înclinare este foarte specific.
Trebuie avut grijă specială pentru a proteja rulmenții împotriva contaminanților externi: ploaie, nisip, sare, noroi etc.
Pot fi încorporate dispozitive speciale de frânare.
XZWD Departamentul de inginerie proiectează inele de înclinare foarte specifice pentru a îndeplini cerințele acestora
Aplicații.
Pentru a obține desenul (PDF), vă rugăm să faceți un model.
| Model PDF.Format | Greutate kg | Dimensiuni (mm) | Dimensiune de montare (mm) | Dimensiune structurală (MM) | Clearance (MM) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | D1 | H1 | H2] | Hu | Ho | Axial | Radial | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.28 | ≤0.24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| WD-060.20.0844.pdf | 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
Inelul luminos este format din două inele (un inel interior și un inel exterior.) Are o structură compactă și o greutate ușoară. Întrucât bilele sale sunt în patru puncte contactate cu pista de pistă, inelul de înclinare poate lua sarcină axială, drum radial și moment de înclinare în același timp.
Inelul de lovire permite orientarea bogie și articularea căruței. Spectrul de stres aplicat acestor inele de înclinare este foarte specific.
Trebuie avut grijă specială pentru a proteja rulmenții împotriva contaminanților externi: ploaie, nisip, sare, noroi etc.
Pot fi încorporate dispozitive speciale de frânare.
XZWD Departamentul de inginerie proiectează inele de înclinare foarte specifice pentru a îndeplini cerințele acestora
Aplicații.
Pentru a obține desenul (PDF), vă rugăm să faceți un model.
