Precizie ușoară de mare viteză (WD-062) Rulmar intern de viteză

Starea de disponibilitate:

Cantitate:



Întreba Adauga in cos

Model:
XZWD rulment subțire de angrenaj intern
Marca:
XZWD
Cod:
8482800000

Descriere produs

Viteza mare de serviciu ușoară Precision (WD-062) Rulmar intern de viteză

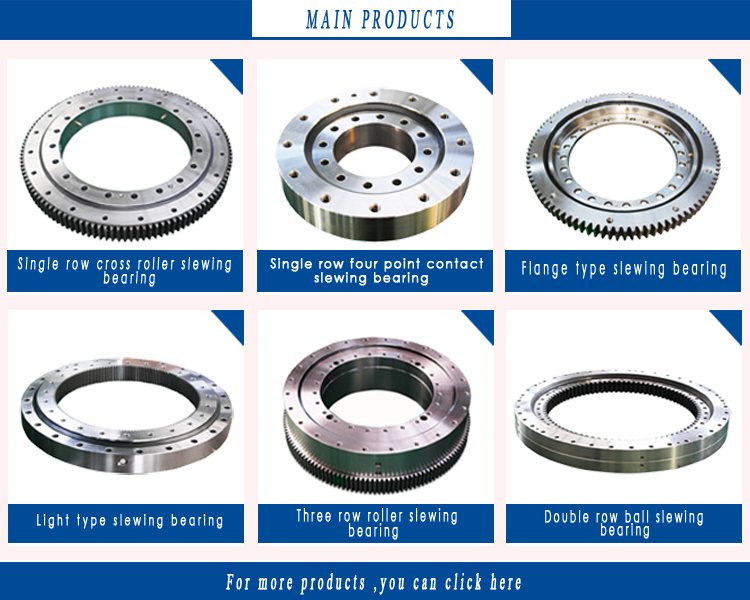

回转支承 (2) .jpg

Un rulment sau slew [ing] inel este o rotație rulment cu element de rulare sau rulment simplu Acest lucru acceptă de obicei o sarcină grea, dar lentă sau care se ocupă lent, de multe ori o platformă orizontală, cum ar fi un convențional macara, A Swing Yardersau platforma orientată spre vânt a unei axe orizontale moara de vant. (La "slew " înseamnă a se întoarce fără schimbarea locului.)

În comparație cu alte rulmenți cu elemente de rulare, rulmenții de lingură sunt subțiri în secțiune și sunt adesea făcute în diametre de un metru sau mai mult; rulmenții care se înclină de pe Roata Falkirk au 4 metri diametru și se potrivesc peste un ax de 3,5 metri. Rulmenții care se aseamănă cu rulmenții de suprafață de control al aeronavelor supradimensionate.

Rulmenții care folosesc deseori folosesc două rânduri de elemente rulante. De multe ori folosesc trei rasă elemente, cum ar fi un inel interior și două inel exterior "jumătate " care se strâng axial.

Rulmenții de lingură sunt adesea realizate cu dinții de viteze integrale cu cursa interioară sau exterioară, folosite pentru a conduce platforma în raport cu baza.

Rulmentul de șlefuire a secțiunii subțiri are aceeași structură cu obișnuit rulment de dorit, dar greutatea este ușoară și se rotește flexibil

Tytle: WD-062

Wight/kg: 31-91

Puncte forte: Locația sfarcului uleiului poate fi modificată în funcție de aplicația utilizatorului.

Aplicație:

1. Machineery alimentar,

2. Mașini de funcționare

3. utilaje de mediu etc.

Date de viteză: 0.8—-0.5. "Km " este o reducere a addendumului; M: modul; Z: dinți nr..

Pentru a obține desenul (PDF), vă rugăm să faceți un model.

Model PDF.Format	Greutate kg	Dimensiunea structurală							Date de viteză (KN)				Forța de viteze		Clearance
Model PDF.Format	Greutate kg	D3	D1	H1	H2	Hu	Ho	d	m	z	K.M	b	Permis	Max	Axial	Radial
WD-062.20.0414.pdf	31	415.5	413	45.5	45.5	10.5	10.5	335	5	67	-0.75	45.5	13.54	27.08	≤0.28	≤0.24
WD-062.20.0544.pdf	42	545.5	543	45.5	45.5	10.5	10.5	456	6	76	-0.6	45.5	16.00	32.00	≤0.30	≤0.26
WD-062.20.0644.pdf	50	645.5	643	45.5	45.5	10.5	10.5	558	6	93	-0.6	45.5	15.62	31.24	≤0.30	≤0.26
WD-062.20.0744.pdf	58	745.5	743	45.5	45.5	10.5	10.5	660	6	110	-0.6	45.5	15.32	30.64	≤0.30	≤0.26
WD-062.20.0844.pdf	69	845.5	843	45.5	45.5	10.5	10.5	752	8	94	-0.8	45.5	20.8	41.60	≤0.30	≤0.26
WD-062.20.0944.pdf	76	945.5	943	45.5	45.5	10.5	10.5	856	8	107	-0.8	45.5	20.49	40.98	≤0.30	≤0.26
WD-062.20.1094.pdf	91	1096	1093	45.5	45.5	10.5	10.5	1000	8	125	-0.8	45.5	20.16	40.32	≤0.30	≤0.26

Model	Dimensiuni (mm)			Dimensiune de montare (mm)
Model	D	de	H	D1	D2	n	Φ	M	t
WD-062.20.0414	486	326.5	56	460	375	24	13.5	12	20
WD-062.20.0544	616	445.2	56	590	505	32	13.5	12	20
WD-062.20.0644	716	547.2	56	690	605	36	13.5	12	20
WD-062.20.0744	816	649.2	56	790	705	40	13.5	12	20
WD-062.20.0844	916	737.6	56	890	805	40	13.5	12	20
WD-062.20.0944	1016	841.6	56	990	905	44	13.5	12	20
WD-062.20.1094	1166	985.6	56	1140	1055	48	13.5	12	20

Notă:

1. N1 este numărul de găuri lubrifiante. Cupa de ulei M8 × 1JB/T7940.1 ~ JB/T7940.

2. Locația sfarcului uleiului poate fi modificată în funcție de aplicația utilizatorului.

3. "km " este o reducere a addendumului; M: modul; Z: dinți nr.

4. Pentru capacitatea curbei de încărcare, vă rugăm să descărcați catalogul nostru pentru rulment.

Dacă aveți vreo întrebare, nu ezitați să ne contactați.
