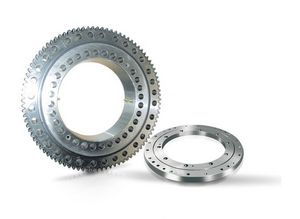

Inel de ameliorare ușoară / rulment de slewing Xuzhou Wanda

A inel de înclinare este un sistem conținut de bile sau role, cușuri, curse, provizii de montare și adesea, angrenaj integral. Aceste unități mari sunt concepute pentru a transmite încărcături axiale, radiale și înclinate. Și pentru că gestionează sarcini (și combinații diferite ale acestora) într -un singur ansamblu, aceste rulmenți elimină greutatea, penalități de spațiu și costuri ale altor modele de rotație.

Cel mai adecvat inel de înclinare pentru un design depinde de sarcini statice și dinamice, cerințe de șuruburi și specificații de angrenare. Cum se calculează cel mai bine încărcăturile pe un inel de lovire? Prin utilizarea abordării de inginerie clasică de creare a diagramelor corpului liber și apoi rezolvarea pentru variabile necunoscute folosind ecuații de echilibru static. (O astfel de schiță arată forțele, direcția lor vectorială în termeni de valorile coordonate X și Y carteziene și distanțele perpendiculare X și Y ale acestor forțe în raport cu centrul de rulment. Forțe de împărțire - stânga și dreapta sau partea superioară și inferioară în raport cu planul rulment. Încărcările de rulment sunt pur și simplu forțele de reacție la planul tăiat. Ecuațiile forțelor reacționare de returnare a echilibrului static în acest plan sunt:

Σ forțe axiale = 0

Σ forțe radiale = 0

Σ momente = 0

Direcțiile forței și rotirea momentului sunt foarte importante, ceea ce indică dacă o valoare este pozitivă sau negativă. Încărcările de moment sunt calculate cu privire la centrul inelului - adică unde planul central și axa de rotație a crucii inelului.

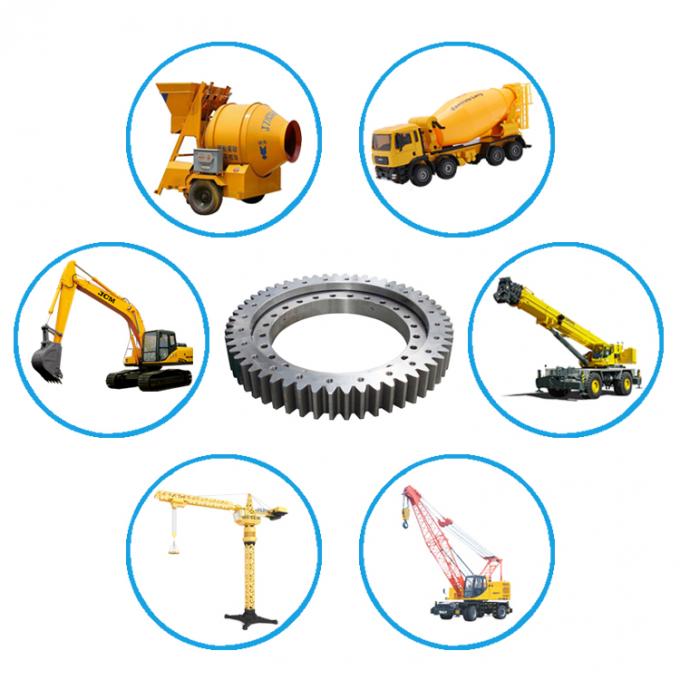

După ce s -au calculat încărcăturile, foile de specificații ale produsului pot oferi date de bază pentru alegerea unui stil de rulment posibil pentru o anumită aplicație. Pentru a ilustra: Unele inele sunt dezvoltate pentru a fi utilizate ca pivoti de direcție Bogie cu a cincea roată pe aplicațiile de remorcă. Alte inele de înclinare sunt frecvente pentru aplicațiile generale de placă; Capacitatea lor de moment oferă stabilitate pentru plasele turnante având diametre mai bine în diametrul rulmentului. În cele din urmă, inelele de înclinare cu unghiuri de contact ridicate și un spațiu intern crescut sunt potrivite pentru aplicațiile de tracțiune, unde centrul de forță rămâne în diametrul pistei.

Inelele de sârmă cu sârmă sunt cunoscute pentru că sunt foarte ușoare și fiabile. Sunt utilizate în echipamente de scanare medicală și antene radar și sunt adecvate atunci când este o considerație importantă, în cazul în care se consideră căi de curse ușoare, înlocuibile sau selecția materialelor inelare. Cu toate acestea, auto-selecția nu este recomandată; Producătorii ar trebui să fie implicați în procesul de proiectare a inelelor.

Capacitățile de curse enumerate sunt adesea static evaluări. Deoarece majoritatea aplicațiilor cu inel cu diametrul mare implică o influență intermitentă și un spectru larg de încărcături, este prudent să selectați un inel în funcție de capacitatea sa statică- și un factor de servicii de aplicație recomandat. Capacitățile enumerate sunt non-simultane: cu alte cuvinte, o capacitate de tracțiune a catalogului nu ține cont de încărcare radială sau radială. În mod similar, capacitatea de moment nu își asumă nicio tracțiune sau sarcină radială, iar capacitatea radială listată nu reprezintă nicio tracțiune sau moment. Când aplicațiile implică o combinație de încărcare, componentele de încărcare trebuie să fie combinate într -o sarcină echivalentă. (Pentru calculele statice ale cursei, această sarcină echivalentă este luată pentru a fi încărcată așa cum se vede de cel mai mare element de rulare încărcat.)

Ciclul exact de serviciu al mașinii și proiectarea structurii de montare au o influență extraordinară asupra durabilității inelului. În aplicațiile cu ciclu înalt, capacitatea dinamică, mai degrabă decât capacitatea statică, poate domina selecția inelului de lingură.
