Calculul rulmentului inelului cu bilă cu un singur rând

Examinați secțiunea următoare de informații despre cerere înainte de a continua rulment de lovire selecţie. Secțiunea Informații despre aplicație este un ghid pentru selectarea unui rulment utilizat într -o aplicație normală, așa cum este definit.Determinați rulmentul maxim încărcături. Aceste încărcături trebuie să includă toate sarcinile dinamice și statice impuse la rulment. În rândul său, încărcăturile trebuie transpuse la sarcini care acționează în centrul rulmentului. Toate forțele aplicate la rulment și angrenaj. Nu numai încărcăturile nominale și de lucru, ci și cele care pot apărea atunci când echipamentul este în repaus, cum ar fi cel din cauza vântului pentru structuri mai mari.

Greutățile tuturor membrilor structurii care sunt susținute de purtarea tuturor combinațiilor posibile de sarcini maxime. O macara, de exemplu, are de obicei o serie de condiții de încărcare față de razele de lucru, atât în ​​timpul utilizării, cât și la momentul testării supraîncărcării.

Dacă se dorește un echipament integral, determinați capacitatea de viteză necesară. La fel ca în cazul încărcărilor de rulment, trebuie luată în considerare toate condițiile care ar genera sarcini potențiale de viteză; Unele exemple includ cele în timp ce lucrează, statice, pe înclinare și testare de suprasarcină. De asemenea, trebuie să luăm în considerare ciclul de serviciu la fiecare dintre aceste condiții pentru asistență în determinarea rezistenței la rotație a rulmentului.

Într -un cuvânt, dimensiunea inelului de înclinare necesar depinde de cerințele făcute pe:

Capacitate de transport statică și dinamică, durată de viață, fiabilitate operațională

Sarcina statică de referință FA 'și M' este calculată:

Rulment cu inel cu bilă cu un singur rând (rulment al tancului) Metoda de calcul ale selecției:

Calculul de selecție a rulmentului cu inel cu bilă de contact cu un singur rând, respectiv, cu un unghi de 45 ° și 60 ° de două cazuri.

I, a = 45 ° II, a = 60 °

Fa '= (1.225 * fa +2.676 * fr) * fs fa' = (fa +5.046 * fr) * fs

M '= 1.225 * m * fs m' = m * fs

Apoi găsiți cele două curbe de mai sus, dintre care una dintre acestea pot fi în curbă.

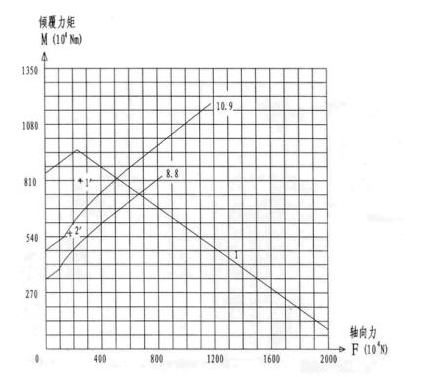

l Linia Curbele de capacitate statică a rulmentului

8.8, 10.9 pentru curba de încărcare a șurubului

1'-punct de încărcare static

Punct de încărcare cu 2'-șurub

Un „punct și apoi static rulează cursa sub curba 1, astfel încât să îndeplinească cerințele

2 'la 10,9 puncte sub curba de încărcare a șurubului, astfel încât selectați șuruburile 0.9 îndeplinesc cerințele.
