WEA12 de înaltă calitate WEA12 anexat pentru locuințe grele pentru un braț robotizat

Slew Drive Application Industrial în braț robotizat
Slew Drive oferă performanțe de încredere și fără întreținere în aplicațiile industriale. Ar putea fi folosit în brațul robotizat. Fabricarea instalațiilor și utilajelor industriale folosesc unități de conducere pentru a alimenta mișcarea și controlul cuplului de rotație. Echipamentele mecanice și robotica se bazează pe unități de conducere pentru poziționarea exactității și performanțe constante.

Starea de disponibilitate:

Cantitate:



Întreba Adauga in cos

Model:
WEA12
Marca:
XZWD

Descriere produs

WEA Series Slewing Drive, Slew Drive este o nouă serie de produse Slewing, de asemenea numit ca reductor de slewing. Este compus în mod obișnuit din viermi, slewing rulment, carcasă, adaptor motor, capac de capăt și alte componente. De Adoptarea rulmentului de slewing ca componentă principală, unitatea de conducere poate suporta Forța axială, forța radială și momentul de înclinare simultan. Compararea Cu SE SERIE SEWING DRIVE, WEA Series are avantajele mai bune Performanță de protecție, excelentă transmitere cuplu, un impact mai bun rezistență și viață de muncă lungă.

WEA Drive Series Slewing este aplicat pe scară largă în piesele relativ rotative de mașini și câmpuri de energie solară. Sistem de urmărire solară Rotary șasiu de mașini de lucru aeriene pentru camioane de macara, foraj, foraj Mașină de prindere a mașinii din lemn, mașină de modelat cod.

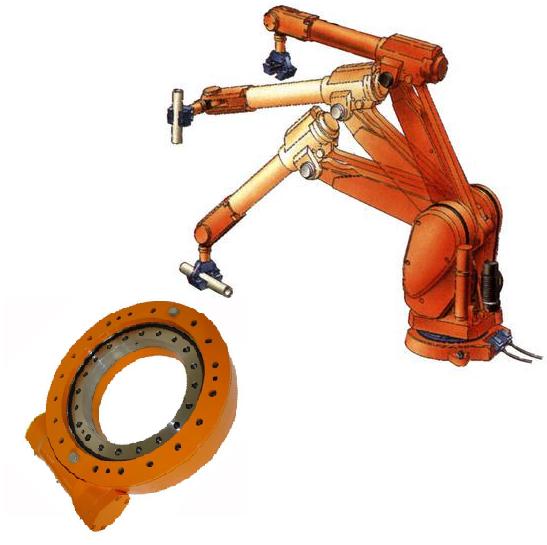

Braț robotizat

Robot ARME ARE dispozitive mecanice care au îmbinări care se pot îndoi și roti. Sunt conduse de motoare electrice controlate de computer. Instrumentele pot fi montate la capătul „mână” al brațelor, iar computerul programat pentru a le face să îndeplinească diferite sarcini, cum ar fi tăierea, forajul, sudarea și pictura. De asemenea, sunt utilizate pentru sarcini periculoase, cum ar fi manipularea materialelor radioactive sau a bombelor neexplodate.

Aplicații:

Tipic Slewing conduce Aplicații include dar sunt nu limitat la: solar Trackers, vânt Turbine, om ascensoare, hidraulic Utilaje, Telescopic Manipulatori, Digger Derricks, Ridicări, Macarale, Foraj echipament, Militar Echipament

Pentru a obține desenul (PDF), vă rugăm să faceți un model.

Model	Dimensiuni externe					Dimensiuni de instalare				Datele de montare a găurilor
PDF.Format	L1	L2	L3	H2	D0	D2	D3	D4	D5	N1	M1	T1	T2	N2	M2	T3
	mm									Inel interior				Inel exterior
WEA9	424	330	180	108	360	175	146	222.5	270	15	M16	30	62	16	M16	30
WEA12	509	370	222.5	108	445	259	229	310	358	19	M16	30	62	18	M16	30
WEA14	544	380	240	108	480	295	265	342	390	23	M16	30	56	18	M16	30
WEA17	534	405	285	108	570	365.1	332	430	479.4	20	M16	32	62	20	M16	32
WEA21	762	483	350	130	693	466.7	425	540	574.2	35	M20	40	70	36	M20	40
WEA25	861	513	399	130	793	565	525	630	675	35	M20	40	70	36	M20	40

Model	Evaluat cuplul Ourput KN.M	Cuplul momentului înclinat KN.M	Sarcina axială statică KN	Sarcina radială statică KN	Sarcina axială dinamică KN	56 Sarcina radială KN	Cuplu de ținere KN.M	Radio de viteze	Viteza de ieșire RPM	Angrenaje de auto-blocare	Greutate kg
WEA9	8	33.9	550	205	130	110	38.7	62: 1	＜3	da	53 kg
WEA12	9.5	54.3	725	270	180	140	43	79: 1	＜3	da	66.8kg
WEA14	10.8	67.8	920	343	220	190	48	86: 1	＜3	da	75 kg
WEA17	12.96	135.6	1110	414	268	220	72.3	104: 1	＜2	da	96kg
WEA21	28.7	203	1595	596	340	270	105.8	90: 1	＜1.5	da	172kg
WEA25	34.2	310	1850	690	440	320	158.3	104: 1	＜1.5	da	202kg

Unitate de rotire cu 12 inci rotirea WEA12 Unitate de rotire greu Unitate de rotire a carcasei Unitatea de mișcare Duty Drive grele Rotirea rotitorului robotizat Dispozitiv de rulare pentru brațul robotic Unitate de rotire închisă
