China Producător bun Producător de înaltă calitate pentru locuințe cu viermi cu viermi WEA12

Starea de disponibilitate:
Cantitate:
  • WEA12

  • XZWD

Introducere:

Prin adoptarea rulmentului de slewing ca componentă principală, unitatea de conducere poate Forța axială a poartă simultan forța axială, forța radială și înclinarea. Drive Slewing este aplicat pe scară largă în remorci modulare, toate tipurile de Macarale, platformă de lucru aeriană, sisteme de urmărire solară și energie eoliană sisteme.

Cutiile de viteze electrice și planetare pot fi proiectate în funcție de Cerințele clientului. Slewing Drive are avantajul pentru economisire spațiu în instalații, capacitate maximă de încărcare într -un design compact, extins durata de viață și reducerea costurilor de întreținere.

Glosar

1) Tilting Moment Torque: Cuplul este sarcina înmulțită la distanță între poziția încărcăturii și centrul rulmentului. Dacă Cuplul generat de sarcină și distanță este mai mare decât înclinarea nominală Cuplul momentului, unitatea de conducere va fi răsturnată.

2) Sarcina radială: încărcare verticală la axa rulmentului de lingură

3) Sarcina axială: încărcați paralel cu axa rulmentului de lingură

4) Cuplul de menținere: este cuplul invers. Când unitatea se rotește invers și piesele nu sunt deteriorate,

5) Cuplul maxim obținut se numește cuplu de reținere.

6) Auto-blocare: numai atunci când este încărcat, unitatea de lovire nu este capabilă să se rotească invers și astfel numită auto-blocare.


-Customer poate alege motorul în funcție de dimensiunea noastră de conectare deja proiectată.

-Putem proiecta structura de conectare în funcție de dimensiunea de conectare a clientului.

-putem ajuta la furnizarea pieselor întregi cu motor hidraulic, motor continuu, motor AC, pas cu pas sau servo.

- Vezi mai multe la: http://en.site33184760.tw.ldyjz.com/wea14-pd6018425.html#sthash.qzsx1xhz.dpuf

Introducere:

Prin adoptarea rulmentului de slewing ca componentă principală, unitatea de conducere poate Forța axială a poartă simultan forța axială, forța radială și înclinarea. Drive Slewing este aplicat pe scară largă în remorci modulare, toate tipurile de Macarale, platformă de lucru aeriană, sisteme de urmărire solară și energie eoliană sisteme.

Cutiile de viteze electrice și planetare pot fi proiectate în funcție de Cerințele clientului. Slewing Drive are avantajul pentru economisire spațiu în instalații, capacitate maximă de încărcare într -un design compact, extins durata de viață și reducerea costurilor de întreținere.

Glosar

1) Tilting Moment Torque: Cuplul este sarcina înmulțită la distanță între poziția încărcăturii și centrul rulmentului. Dacă Cuplul generat de sarcină și distanță este mai mare decât înclinarea nominală Cuplul momentului, unitatea de conducere va fi răsturnată.

2) Sarcina radială: încărcare verticală la axa rulmentului de lingură

3) Sarcina axială: încărcați paralel cu axa rulmentului de lingură

4) Cuplul de menținere: este cuplul invers. Când unitatea se rotește invers și piesele nu sunt deteriorate,

5) Cuplul maxim obținut se numește cuplu de reținere.

6) Auto-blocare: numai atunci când este încărcat, unitatea de lovire nu este capabilă să se rotească invers și astfel numită auto-blocare.


-Customer poate alege motorul în funcție de dimensiunea noastră de conectare deja proiectată.

-Putem proiecta structura de conectare în funcție de dimensiunea de conectare a clientului.

-putem ajuta la furnizarea pieselor întregi cu motor hidraulic, motor continuu, motor AC, pas cu pas sau servo.

- Vezi mai multe la: http://en.site33184760.tw.ldyjz.com/wea14-pd6018425.html#sthash.qzsx1xhz.dpuf

 Slewing  conduce  este  a  Cutie de viteze  acea  poate sa  în siguranță  ține  radial  și  axial  încărcături,  la fel de  bine  la fel de  transmite  a  cuplu  pentru  rotativ.    rotation  poate sa  fi  în  a  singur  axă,  sau  în  multiplu  axe  împreună.

Slewing  unități  sunt  făcut  de  de fabricație  angrenaj,  Rulmenți,  sigilii,  locuințe,  motor  și  alte  auxiliar  componente  și  asamblare  lor  în  a  terminat  Cutie de viteze.

Introducere:

Prin adoptarea rulmentului de slewing ca componentă principală, unitatea de conducere poate Forța axială a poartă simultan forța axială, forța radială și înclinarea. Drive Slewing este aplicat pe scară largă în remorci modulare, toate tipurile de Macarale, platformă de lucru aeriană, sisteme de urmărire solară și energie eoliană sisteme.

Cutiile de viteze electrice și planetare pot fi proiectate în funcție de Cerințele clientului. Slewing Drive are avantajul pentru economisire spațiu în instalații, capacitate maximă de încărcare într -un design compact, extins durata de viață și reducerea costurilor de întreținere.

Glosar

1) Tilting Moment Torque: Cuplul este sarcina înmulțită la distanță între poziția încărcăturii și centrul rulmentului. Dacă Cuplul generat de sarcină și distanță este mai mare decât înclinarea nominală Cuplul momentului, unitatea de conducere va fi răsturnată.

2) Sarcina radială: încărcare verticală la axa rulmentului de lingură

3) Sarcina axială: încărcați paralel cu axa rulmentului de lingură

4) Cuplul de menținere: este cuplul invers. Când unitatea se rotește invers și piesele nu sunt deteriorate,

5) Cuplul maxim obținut se numește cuplu de reținere.

6) Auto-blocare: numai atunci când este încărcat, unitatea de lovire nu este capabilă să se rotească invers și astfel numită auto-blocare.


-Customer poate alege motorul în funcție de dimensiunea noastră de conectare deja proiectată.

-Putem proiecta structura de conectare în funcție de dimensiunea de conectare a clientului.

-putem ajuta la furnizarea pieselor întregi cu motor hidraulic, motor continuu, motor AC, pas cu pas sau servo.


WEA Series Slewing Drive, Slew Drive este o nouă serie de slewing produs, numit și ca reductor de slewing. Este compus în mod obișnuit din vierme, rulment, carcasă, adaptor de motor, capac de capăt și alte componente. Prin adoptarea rulmentului de slewing ca componentă principală, unitatea de conducere poate Forța axială a poartă simultan forța axială, forța radială și înclinarea. Comparativ cu SEWING DRIVE SERIE SE, seria WEA are avantajele de o performanță de protecție mai bună, excelentă  transmitere  cuplu, mai bine Rezistența la impact și viața de muncă lungă.

Drive Slewing din seria WEA este aplicată pe scară largă în relativ rotativ Părți ale mașinilor și câmpului energetic solar.  Sistem de urmărire solară Rotary șasiu de mașini de lucru aeriene pentru camioane de macara, foraj, foraj Mașină de prindere a mașinii din lemn, mașină de modelat cod.

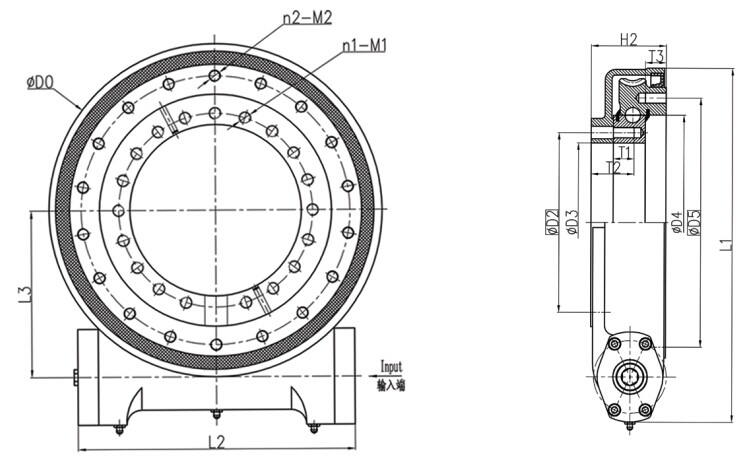

Pentru a obține desenul (PDF), vă rugăm să faceți un model.

Model

Dimensiuni externe

Dimensiuni de instalare

Datele de montare a găurilor

PDF.Format

L1

L2

L3

H2

D0

D2

D3

D4

D5

N1

M1

T1

T2

N2

M2

T3


mm

Inel interior

Inel exterior

WEA9

424

330

180

108

360

175

146

222.5

270

15

M16

30

62

16

M16

30

WEA12

509

370

222.5

108

445

259

229

310

358

19

M16

30

62

18

M16

30

WEA14

544

380

240

108

480

295

265

342

390

23

M16

30

56

18

M16

30

WEA17

534

405

285

108

570

365.1

332

430

479.4

20

M16

32

62

20

M16

32

WEA21

762

483

350

130

693

466.7

425

540

574.2

35

M20

40

70

36

M20

40

WEA25

861

513

399

130

793

565

525

630

675

35

M20

40

70

36

M20

40


Model

Evaluat cuplul Ourput

KN.M

Cuplul momentului înclinat

KN.M

Sarcina axială statică

KN

Sarcina radială statică

KN

Sarcina axială dinamică

KN

56 Sarcina radială

KN

Cuplu de ținere

KN.M

Radio de viteze

Viteza de ieșire

RPM

Angrenaje de auto-blocare

Greutate

kg

WEA9

8

33.9

550

205

130

110

38.7

62: 1

3

da

53 kg

WEA12

9.5

54.3

725

270

180

140

43

79: 1

3

da

66.8kg

WEA14

10.8

67.8

920

343

220

190

48

86: 1

3

da

75 kg

WEA17

12.96

135.6

1110

414

268

220

72.3

104: 1

2

da

96kg

WEA21

28.7

203

1595

596

340

270

105.8

90: 1

1.5

da

172kg

WEA25

34.2

310

1850

690

440

320

158.3

104: 1

1.5

da

202kg

Închis Locuință cu tracțiune, unitatea de conducere se aplică în principal la relativ ridicat condiție pentru cerințe ridicate pentru rezistență la praf, rezistență la ploaie și Ocazie de coroziune aniti. Grad de precizie IP65.
Notă

1. Motoarele diferite (AC, DC, Hydraulic) pot fi proiectate în funcție de cerințele clientului.

2. Arborele opus motorului poate alege să fie capul hexagonal sau nu capul hex.

Istorie

 Slewing  conduce  este  a  modernizat  lua  pe    vierme  conduce  mecanism  acea  datele  înapoi  mulți  secole  și  a fost  pe scară largă  folosit  pe parcursul    Renaştere  Eră.  Pappus  de  Alexandria  (3  secol  ANUNȚ),

a  Grec  matematician  este  creditat  pentru  un  din timp  versiune  de    fără sfârşit  şurub,  care  ar  mai tarziu  evolua  în    vierme  Drive.Acest  mecanism  a fost  de asemenea  folosit  de  Leonardo  da  Vinci  la fel de  a  componentă  în  mulți

de  a lui  proiecte  pentru  Mașini.it  poate sa  de asemenea  fi  found  în    Caiete  de  Francesco  DI  Giorgio  de  Siena.Many  Slewing  conduce  Concepte  found  proeminenţă  cu    apariția  de  mai mare  scară  constructie  și

Inginerie  în    înălţime  de    Grec  și  român  Imperii.

Tehnologie

Tradiţional  vierme  Angrenaj  cu  a  4 start  vierme.

Slewing  unități  funcţie  cu  standard  vierme  tehnologie,  în  care    vierme  pe    orizontală  arbore  acte  la fel de    conducător auto  pentru    Angrenaj.    rotation  de    orizontală  şurub  roti  a  Angrenaj  despre  un  axă  perpendicular  la    şurub  axă.

Acest  combinaţie  se reduce    viteză  de    driven  membru  și  de asemenea  se înmulțește  este  cuplu;  crescând  aceasta  proporţional  la fel de    viteză  scade  viteză  raport  de  arbori  depinde  peste    relație  de    număr  de

fire  pe    vierme  la    număr  de  dinți  în    vierme  roată  sau  Angrenaj.

La fel de  tehnologie  are  îmbunătățit,  Mai mult  Slewing  unități  sunt  folosind  clepsidră  vierme  tehnologie,  în  care    vierme  este  în formă  la  implică  Mai mult  dinți  în    Gear.Acest  crescut  dinte  logodnă  rezultate  în  greater

putere,  eficienţă  și  durabilitate.

Performanţă  Caracteristici

pentru că  de  al lor  multiplu  Utilizări,  Slewing  unități  vino  în  a  varietate  de  model  dimensiuni,  performanţă  intervale  și  montare  Caracteristici.

 unități  sunt  bine  potrivită  pentru  Aplicații  acea  necesită  ambii  sarcină  deținere  și  rotativ  cuplu  din    la fel  Angrenaj  cutie.

They  poate sa  de asemenea  fi  făcut  cu  dual  axe  de  rotație,  (cotitură  axe  la    la fel  timp)  sau  cu  dual  unități  pe    la fel  axă,  (Două  vierme  fire  conducere    la fel  inel  Angrenaj  în  unu  axă).

Materiale

 specificații  pentru  unități  și  Angrenaje  variază  în funcție  pe    material    Angrenaj  este  compusă  de.  In orice caz,  a  majoritate  de    unități  și  Angrenaje  în mod obișnuit  folosit  sunt  compusă  de  oţel  și  fosfor  bronz.

In conformitate  la  un  extensiv  serie  de  teste  de    Hamilton  Angrenaj  &  Mașinărie  Co.,  rece  nichel-fosfor  bronz  clasat  primul  în  rezistenţă  la  purta  și  deformare.  Număr  Două  pe    listă  a fost  SAE  Nu.  65  bronz.for  bronz  Angrenaje  a  bun  casting  ar trebui să  avea    ca urmare a  minim  fizic  Caracteristici:

Aplicații

Acolo  sunt  mulți  Aplicații  în  care    Slewing  conduce  poate sa  fi  utilizat,  în primul rând  deoarece  aceasta  este  perfect  pentru  Aplicații  acea  necesită  ambii  de reținere  putere  și  rotativ  cuplu  putere.

Tipic  Slewing  conduce  Aplicații  include  dar  sunt  nu  limitat  la: solar  Trackers, vânt  Turbine, om  ascensoare, hidraulic  Utilaje,  Telescopic  Manipulatori,  Digger  Derricks,  Ridicări,    Macarale,  Foraj  echipament,  Militar  Echipament
